Eine Anwendung unserer Diafragmazentriertechnik besteht darin, Stapel unserer lasergeschnittenen Scheiben zu verwenden um mechanische Teile für ihre Bearbeitung zu zentrieren und zu spannen.

Nehmen wir zum Beispiel den Einsatz bei der Herstellung des Gehäuses eines Elektromotors: Nachdem dieses Gehäuse gegossen ist und die Giessform verlassen hat, muss es bearbeitet werden um die Löcher und Flansche herzustellen. Das Gehaüse muss also sofort manipuliert und präzise unter einer CNC-Maschine positioniert werden.

Um einen solchen Körper in den Griff zu bekommen, ist die Diafragmatechnik eine einfache und kostengünstige Möglichkeit um gerade dass zu tun !

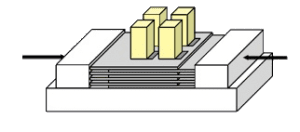

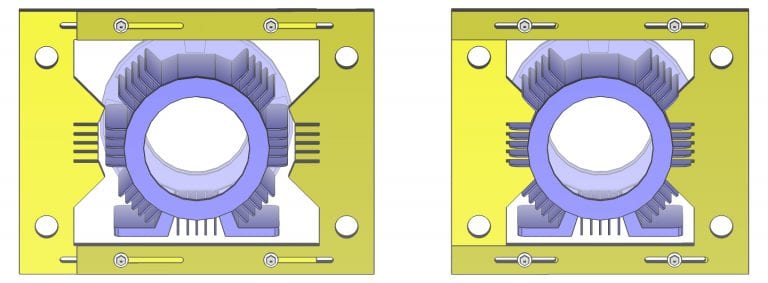

Es verwendet lasergeschnittene Platten, die sich dem Profil des Motorkörpers anpassen und diesen an vorbestimmten Stellen berühren. Diese Platten werden gegenüberliegend angeordnet, um Paare zu bilden, die den Körper von gegenüberliegenden Seiten klemmen. Mehrere dieser Plattenpaare werden gestapelt, um ein Werkzeug zu erhalten, das zwischen den Körper und die Spann- oder Greifvorrichtung passt, was eine einfache und sichere Handhabung des Körpers und einen festen und präzisen Halt während der Bearbeitung ermöglicht.
